一、20d（吊筋平直段长度）

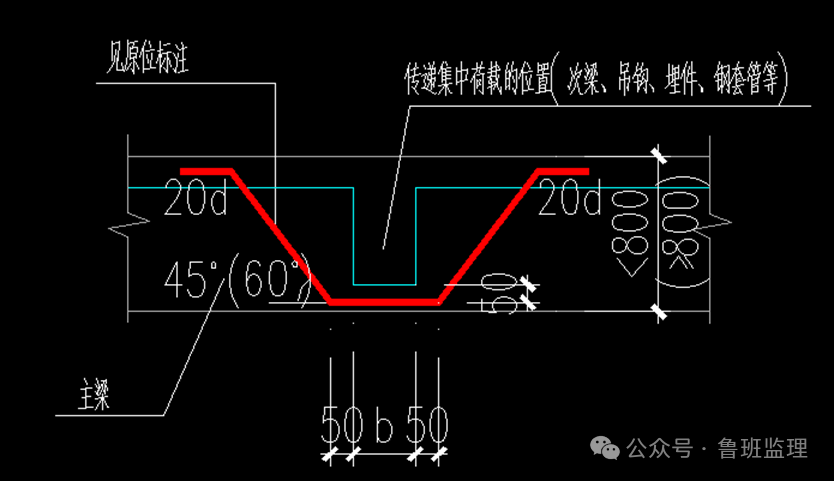

主次梁交接处吊筋弯钩水平平直段长度20d，吊筋的直径和根数由设计标注。

二、15d

（1）框架梁、屋面框架梁锚固端带直弯钩时，弯钩的弯折长度为15d。

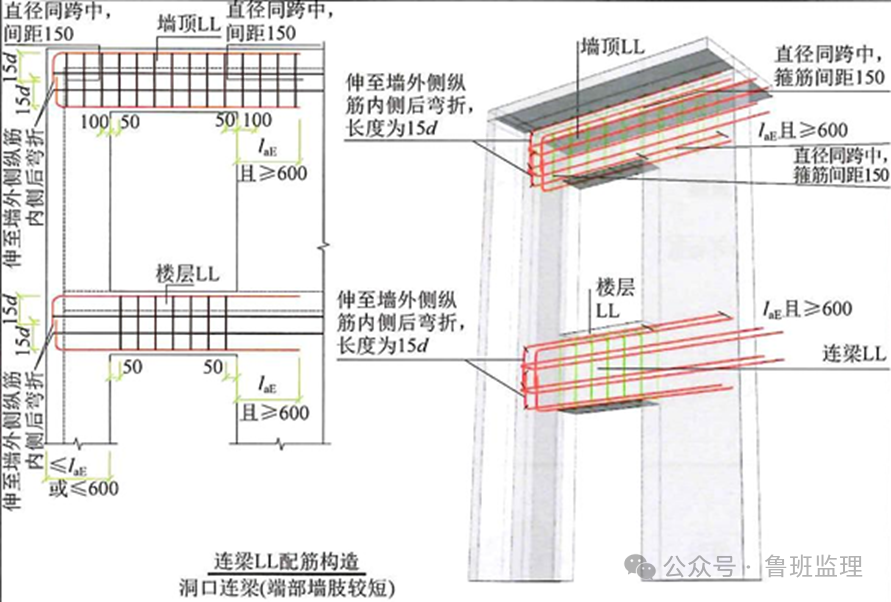

（2）LL梁锚固端带直弯钩时，弯钩的包边长度为15d。

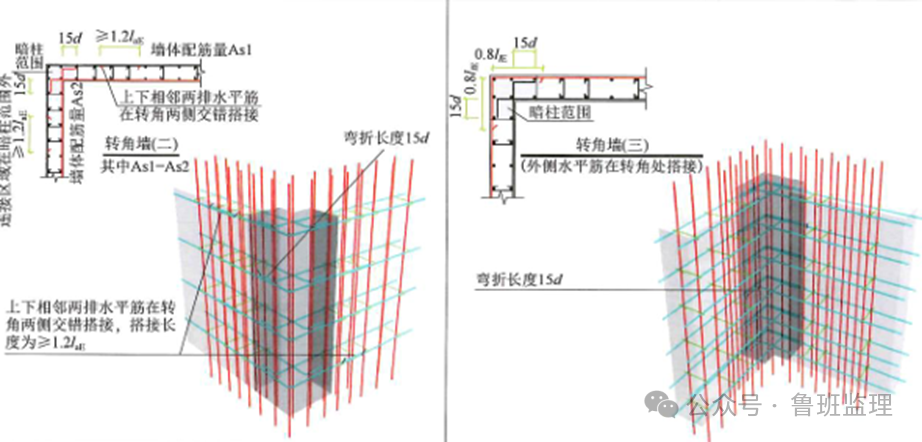

（3）剪力墙水平筋带直弯钩时，弯钩的包边长度为15d。

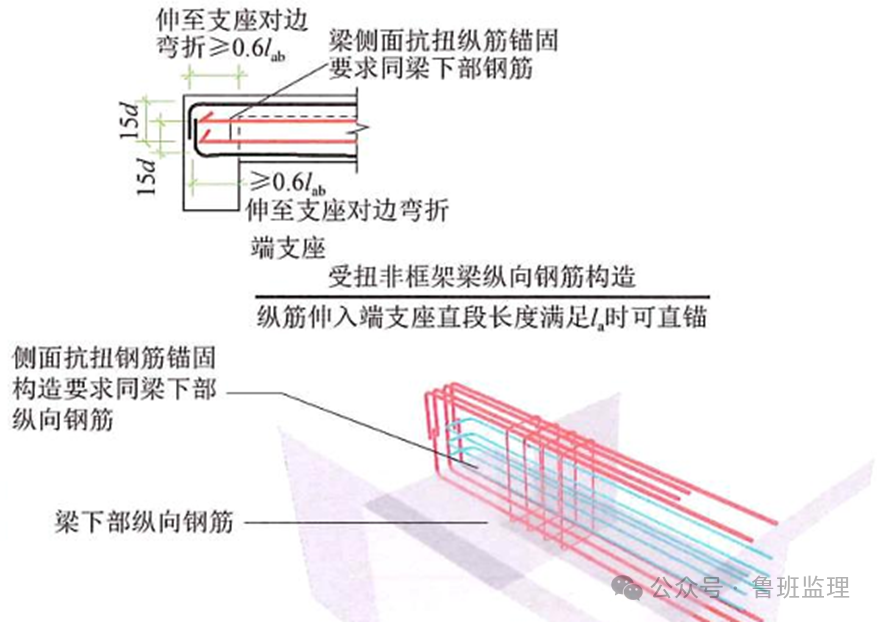

（4）梁构造腰筋（抗扭）、挑梁下部筋进入支座的长度为15d。

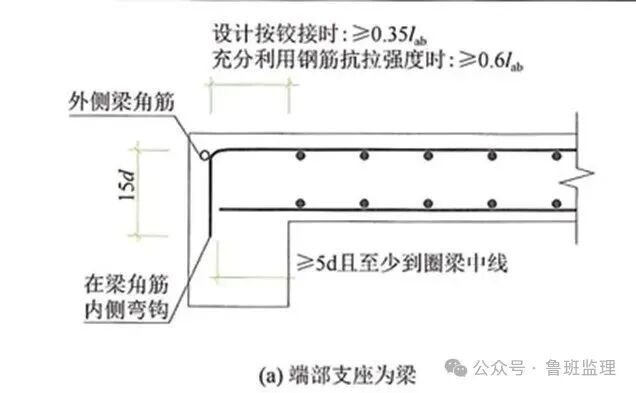

（5）板（含梯板负筋）锚固端带直弯钩时，弯钩的包边长度为15d。

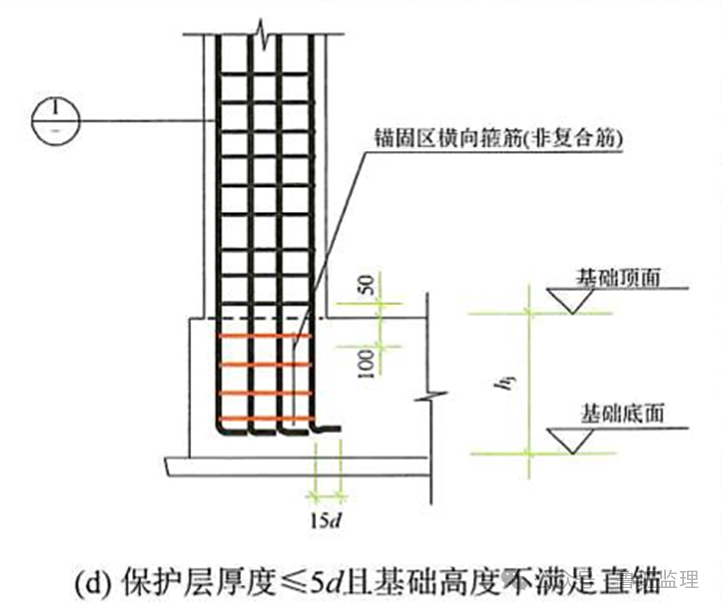

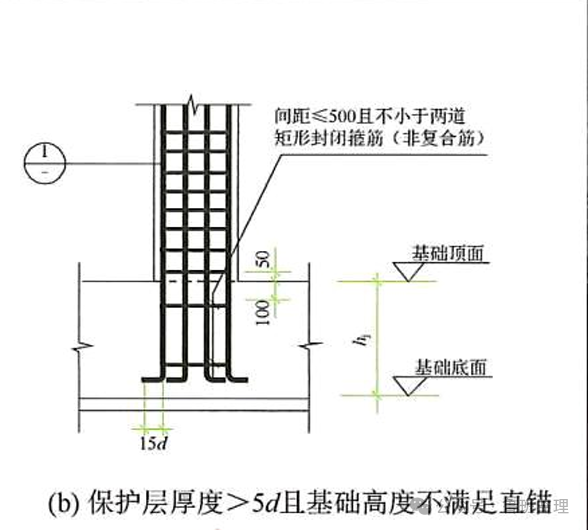

（6）墙、柱基础插筋,锚固长度hj≤LaE（La）时，插筋弯钩的包边长度为15d。

保护层厚度≤5d

保护层厚度＞5d

（5）梁上柱（LZ）座底弯钩外包长度为15d。

三、12d

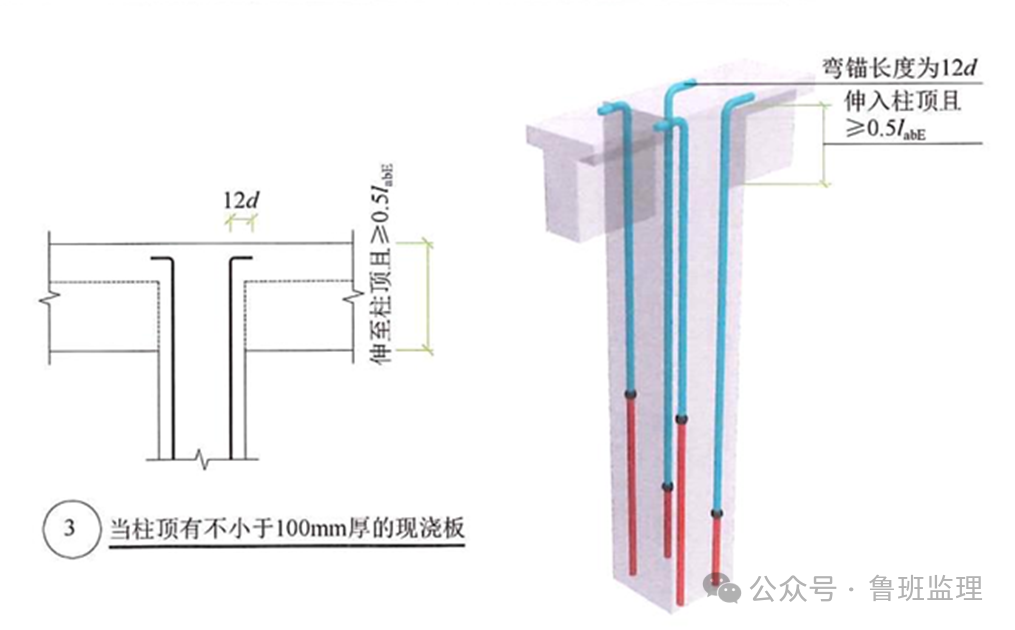

（1）框架柱封顶带直弯钩时，弯钩外包长度为12d。

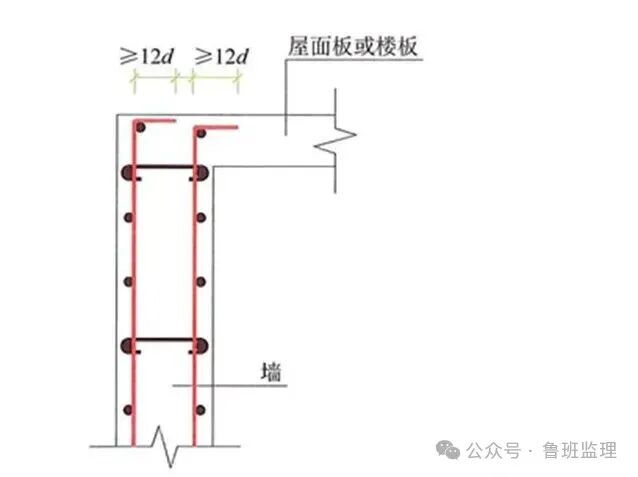

（2）剪力墙竖向钢筋封顶带直弯钩时，弯钩外包长度为12d。

（3）挑梁悬挑端主筋下弯钩外包长度为12d。

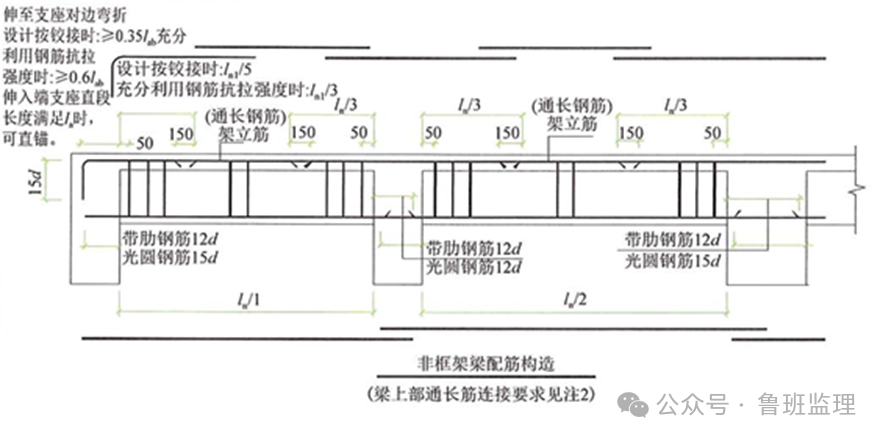

（4）非框架梁（不含弧形梁）下部带肋筋进入支座总长度为12d。

四、10d

（1）有抗震要求时，所有的箍筋、拉钩弯钩的平直长度应≥10d、且不小于75mm。

五、6d

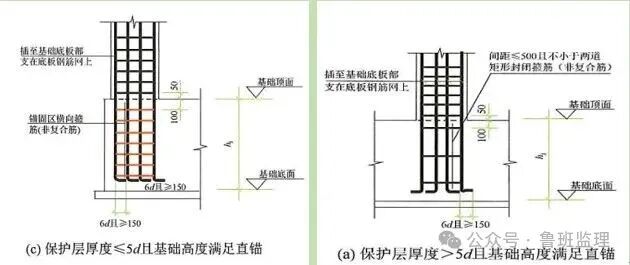

（1）墙柱基础插筋锚固长度，hj＞LaE（La）时，插筋弯钩的包边长度为6d、且≥150mm。

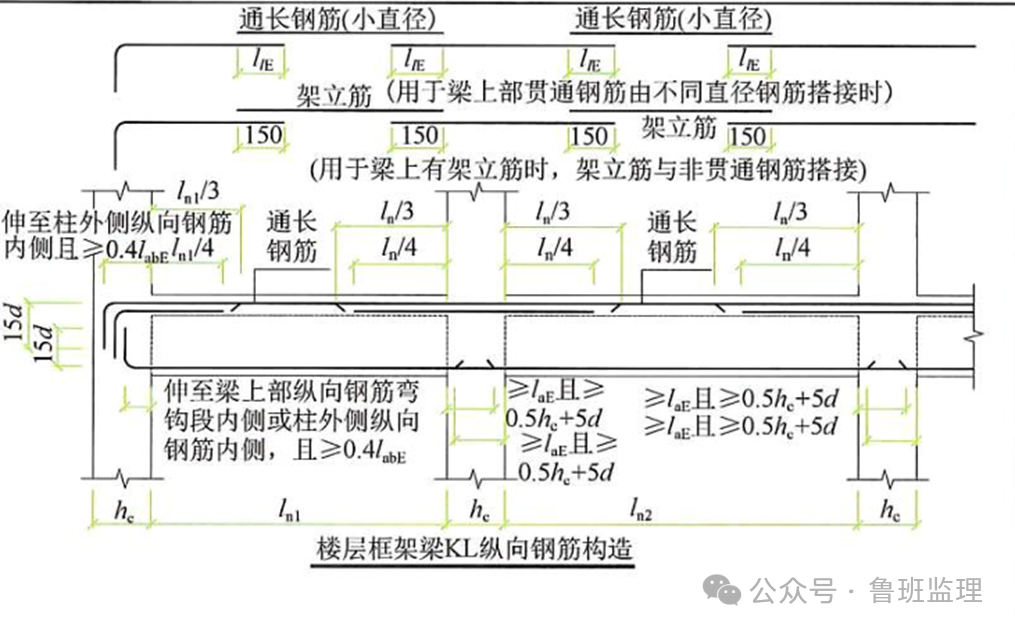

构造钢筋（架立筋）与主筋的搭接长度为150。

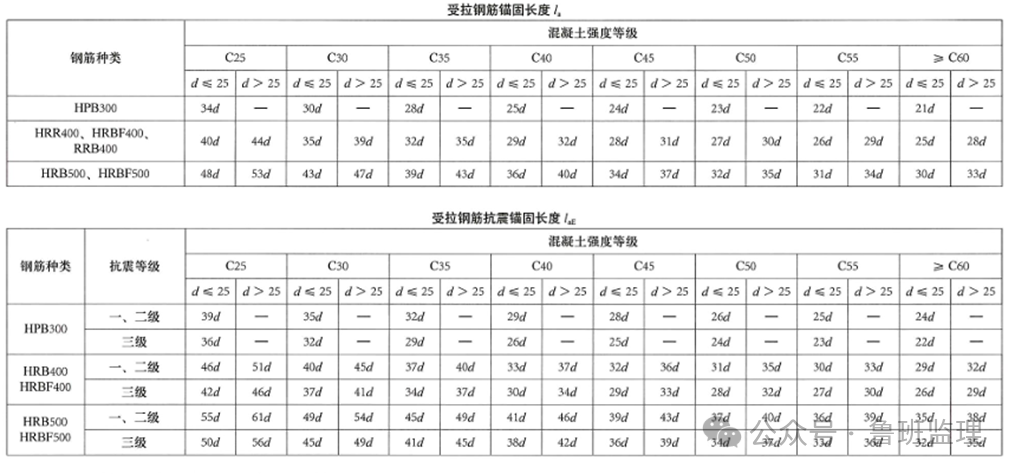

七、La

（1）La不应小于200。

（2）非抗震结构所有构件；抗震结构的L梁（次梁）、XL梁（挑梁）、JZL（井字梁）、板内受拉钢筋的最小锚固长度、及最小搭接长度（Ll）的基数。

（3）搭接100%时，搭接长度为1.6La；搭接50%时，搭接长度为1.4La；搭接25%时，搭接长度为1.2La。

八、LaE

抗震结构的KZ（框架柱）、KZZ（框支柱）、KL（框架梁）、KZL（框支梁）、Q（剪力墙）、LL（连梁）等抗震构件内受拉钢筋的最小锚固长度及最小搭接长度Lle的基数。

九、1.7LabE

梁锚柱节点，屋面框架梁面层主筋深入柱外部纵筋内1.7LabE（La）。当梁上部纵筋配筋率大于1.2%时，分两批截断，相邻钢筋错开20d.这里提一下配筋率的计算，举个例子，如屋面框架梁的截面尺寸是600*800mm，梁上部纵筋是5@25钢筋，则梁上部5根钢筋总面积As=5*Π（25/2）²=2454.35mm²；梁的截面面积Ac=600*800=480000mm²，配筋率p=2454.35/480000=0.51%＜1.2%。柱子外侧纵筋配筋率下同

十、1.5LabE

柱锚梁内节点，外侧柱筋与屋面框架梁面层主筋的搭接长度为1.5LabE，即柱纵向钢筋深入梁内从梁底算起1.5Labe，当柱外侧纵筋配筋率大于1.2%时，分两批截断，相邻钢筋错开20d。钢筋布置方式如右下图。

十一、1.2LaE

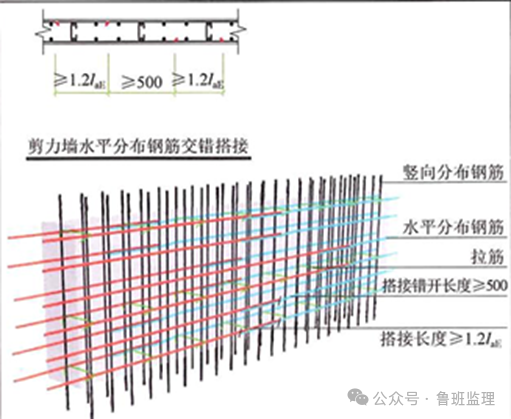

（1）剪力墙水平、竖向钢筋搭接长度为1.2LaE。

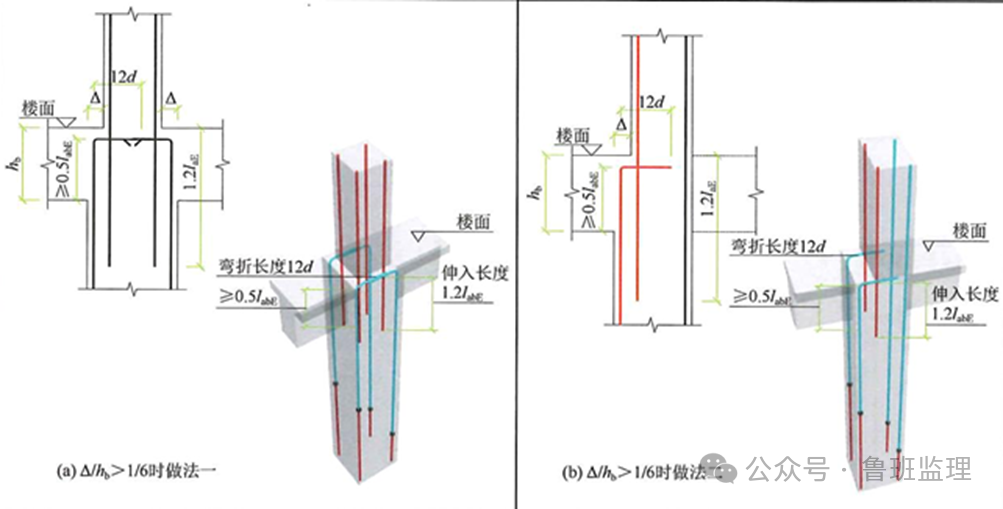

（2）框架柱上柱比下柱多出钢筋的锚固长度为1.2LaE（La）。

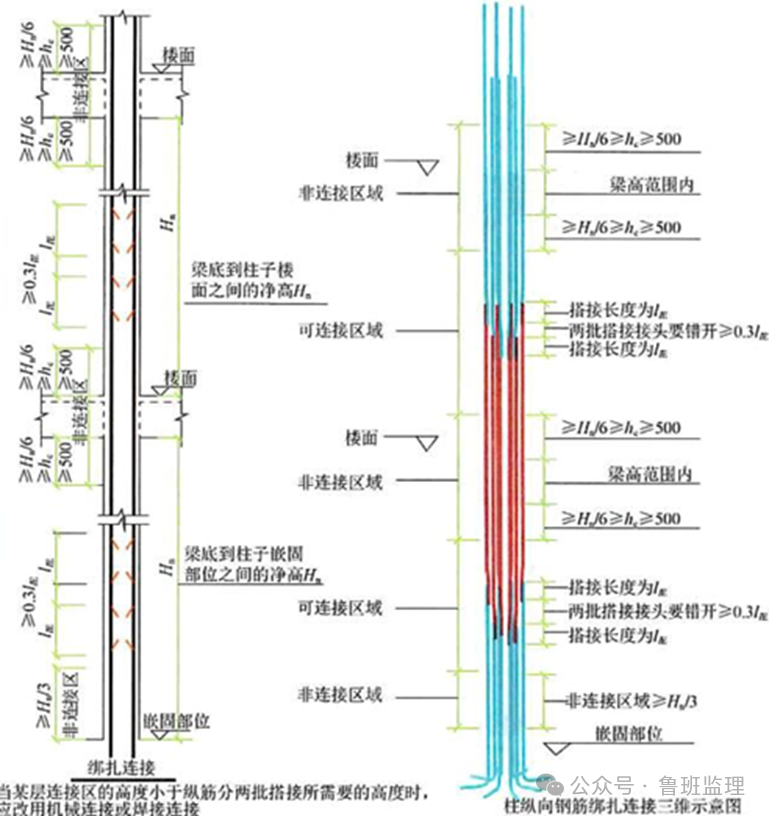

十三、钢筋连接接头中心错开间距

（1）绑扎搭接：1.3Lle。

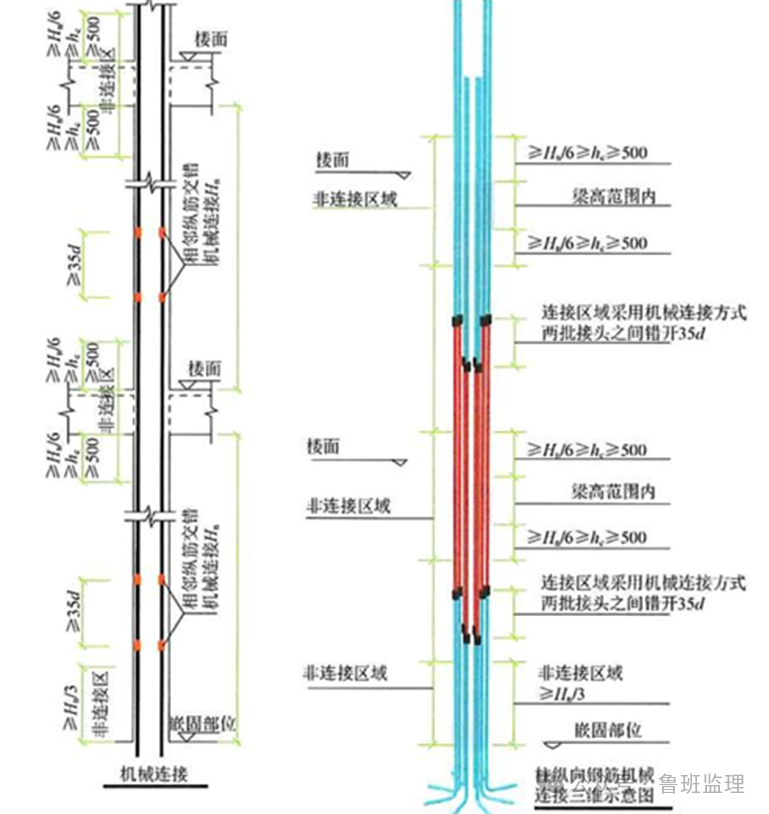

（2）机械连接≥35d。

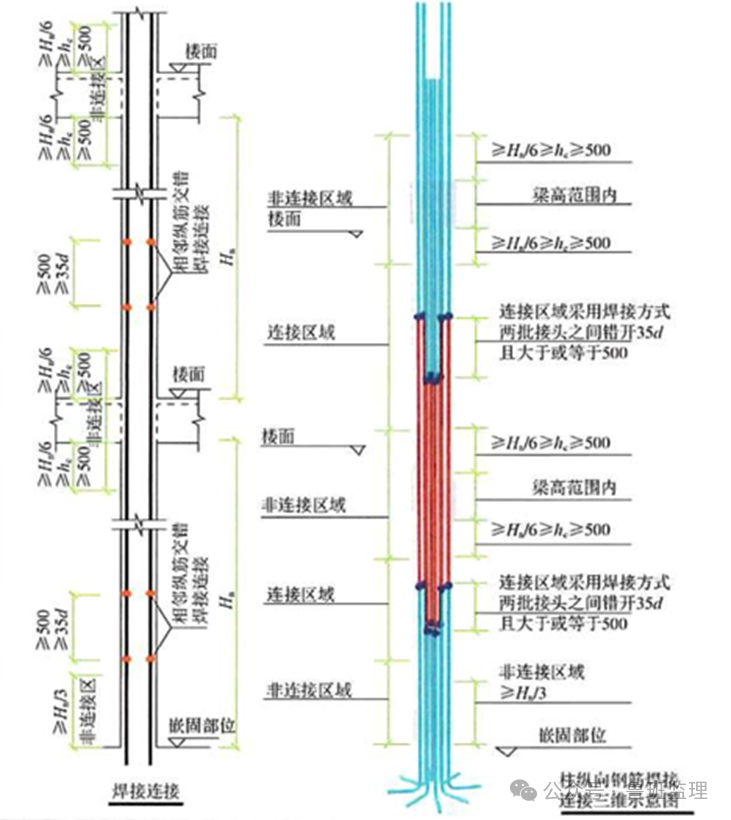

（3）焊接≥35d、且≥500。

（4）剪力墙竖向钢筋比较特殊：绑扎搭接长度1.2LaE，一、二级抗震接头端部错开间距500；机械连接、焊接接头中心错开间距均为35d
